Tlačno stikalo je ena najbolj temeljnih, a pogosto spregledanih komponent v sistemih za nadzor tekočin in avtomatizacijo. Je elektromehanska ali elektronska naprava, ki spremlja tlak tekočine ali plina v sistemu in sproži električni signal, ko tlak doseže vnaprej določeno nastavljeno točko. Ne glede na to, ali uporaba vključuje oskrbo z vodo, stisnjen zrak, hidravlične tokokroge ali industrijske stroje, tlačna stikala služijo kot inteligentni varuhi, ki skrbijo za varno in učinkovito delovanje sistemov. priNingbo TRUPOW Industrial Trade Co., Ltd., so naša tlačna stikala zasnovana tako, da izpolnjujejo stroge zahteve tako v stanovanjskih kot v težkih industrijskih okoljih in so ključni del našega celovitegaDodatki za črpalkepaleto izdelkov.
Razumevanje, kako tlačna stikala delujejo, kako so izbrana in kako se integrirajo v širše sisteme, je bistveno znanje za inženirje, strokovnjake za nabavo in upravitelje objektov. V tem priročniku je opisano vse, kar morate vedeti, od osnovnega načela delovanja do specifikacij izdelka, premislekov o namestitvi in nepogrešljive vloge tlačnih stikal.Dodatki za črpalkev sodobnem upravljanju tekočin. Naša tovarna je leta izpopolnjevala te izdelke, da bi zagotovila maksimalno zanesljivost in dolgo življenjsko dobo v različnih globalnih aplikacijah.
V jedru vsakega tlačnega stikala je preprosto, a elegantno načelo: mehanska sila, ki jo ustvari tlak tekočine ali plina, se uporablja za aktiviranje električnega stikala. Ko tekočina vstopi v tlačno odprtino, pritisne na zaznavni element, najpogosteje na membrano, bat ali Bourdonovo cev. Ko tlak narašča, se zaznavni element odkloni, dokler ne doseže praga sile, ki ga nastavi notranji vzmetni mehanizem. Na tej točki gibanje sproži niz električnih kontaktov, odpre ali zapre vezje, odvisno od konfiguracije stikala.
Ta binarni električni izhod, bodisi odprt ali zaprt tokokrog, se nato uporabi za sprožitev nadaljnjih dejanj. V stanovanjskem sistemu vodne črpalke, na primer, naraščajoči tlak, ki ga povzroča tlak v rezervoarju, povzroči, da stikalo prekine napajanje motorja črpalke, kar prepreči prekomerni tlak. Ko tlak pade zaradi porabe vode, vzmet vrne kontakte v prvotno stanje in črpalka se ponovno zažene. Ta samodejni cikel se v življenjski dobi izdelka več tisočkrat ponovi, zaradi česar je mehanska robustnost nepogovorna zahteva.
Naša tovarna izdeluje senzorsko membrano iz materialov, izbranih posebej za združljivost s ciljnim medijem. Možnosti vključujejo:
Električni kontakti so običajno ocenjeni glede na njihovo nosilnost in vzdržljivost preklopnega cikla. Pozlačeni kontakti se uporabljajo v nizkotokovnih signalnih tokokrogih, kjer je najpomembnejša odpornost proti oksidaciji, medtem ko so kontakti iz srebrne zlitine izbrani za visokotokovna krmilna vezja motorja. Razporeditev kontaktov, bodisi normalno odprt (NO), normalno zaprt (NC) ali preklopni (CO), se mora ujemati s krmilno logiko ciljnega sistema.
Sodobna tlačna stikala izTRUPOW vključujejo tudi zaprta ohišja z ocenami IP65 ali IP67, ki zagotavljajo, da vlaga, prah in industrijski onesnaževalci ne morejo ogroziti notranjih komponent. Ta pozornost do varstva okolja je tisto, kar loči dolgotrajno industrijsko komponento od izdelka, ki prezgodaj odpove v zahtevnih pogojih na terenu.
Tlačna stikala niso izdelek, ki bi ustrezal vsem. Industrija je razvila več različnih modelov, od katerih je vsak optimiziran za določena tlačna območja, vrste medijev in okolja uporabe. Vedeti, katera vrsta ustreza vašemu sistemu, je prvi korak k zanesljivi namestitvi.

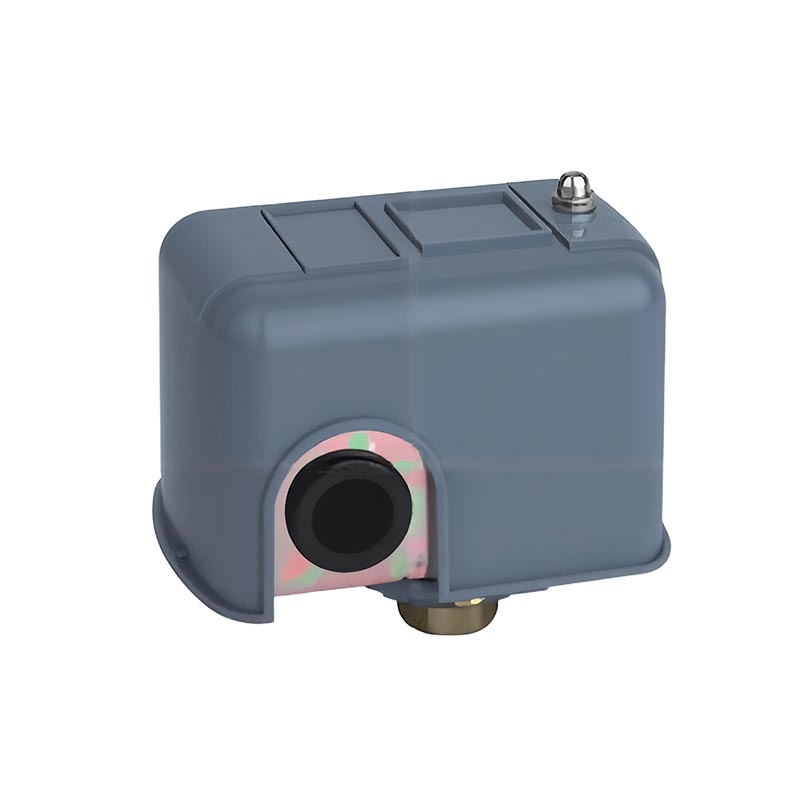

To so tradicionalne in najbolj razširjene sorte. Mehanski zaznavni element neposredno sproži električno stikalo z zaskočnim delovanjem. So robustni, stroškovno učinkoviti in primerni za široko paleto industrijskih in komercialnih aplikacij. NašDodatki za črpalkelinija vključuje elektromehanska tlačna stikala, zasnovana za tlačna območja od 0,5 bara do 25 barov.

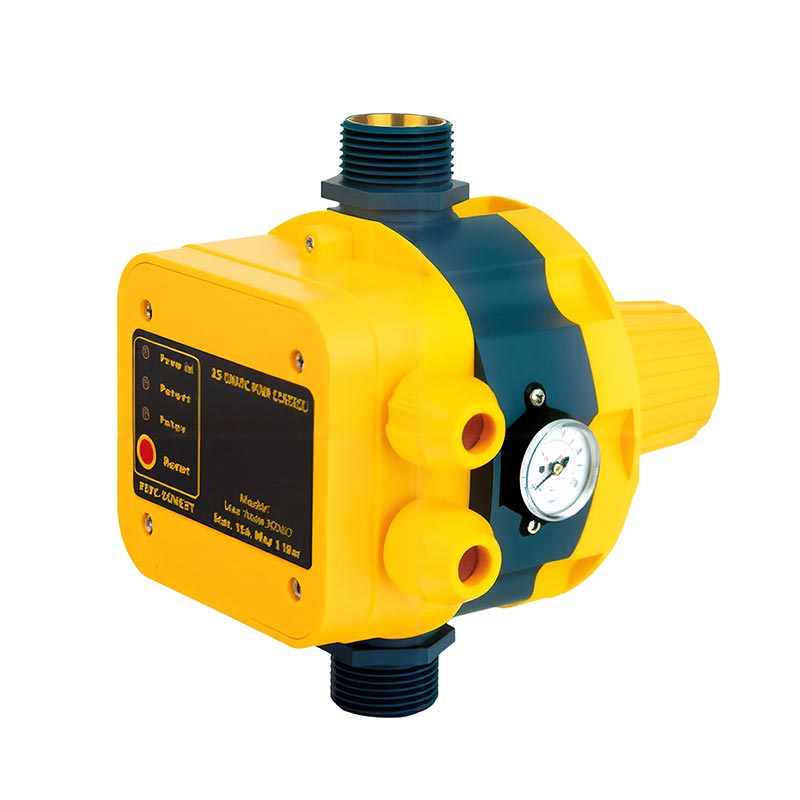

Te naprave uporabljajo piezoelektrični ali keramični senzor tlaka v kombinaciji z integriranim vezjem za zaznavanje sprememb tlaka in ustvarjanje elektronskega preklopnega signala. Ponujajo vrhunsko natančnost, brez premikajočih se delov in so idealni za aplikacije, kjer sta ključnega pomena ponovljivost preklopov in dolga življenjska doba pri pogostih ciklih.
Namesto merjenja absolutnega ali nadtlaka se diferenčna tlačna stikala odzivajo na razliko v tlaku med dvema točkama v sistemu. Pogosto se uporabljajo pri nadzoru filtrov, zaznavanju pretoka in aplikacijah HVAC, kjer naraščajoča razlika v tlaku signalizira blokiran filter ali omejeno pot pretoka.
Vakuumska stikala, zasnovana za delovanje pod atmosferskim tlakom, se uporabljajo v sesalnih sistemih, opremi za vakuumsko pakiranje in medicinskih napravah. Potrebujejo senzorski element, ki se lahko natančno odzove na negativne tlake brez mehanske okvare.
Spodnja tabela povzema ključne značilnosti vsake vrste:
| Vrsta | Metoda zaznavanja | Tipično območje tlaka | Najboljša aplikacija | Ključna prednost |
| Elektromehanski | Diafragma / bat | 0,5 - 25 barov | Črpalke, kompresorji, HVAC | Nizki stroški, visoka zanesljivost |
| Elektronski/polprevodniški | Piezoelektrični senzor | 0,1 - 600 barov | Natančno industrijsko krmiljenje | Visoka ponovljivost, brez obrabe |
| Diferencial | Dvojna membrana | diferencial 0 - 10 barov | Nadzor filtra, zaznavanje pretoka | Meri razliko tlaka |
| Vakuum | Kapsula / meh | -1 do 0 barov | Sesalni sistemi, pakiranje | Deluje pod atmosfero |
Pri ocenjevanju tlačnih stikal za nabavo ali načrtovanje sistema podatkovni list izdelka pove le del zgodbe. Razumevanje, kaj posamezna specifikacija dejansko pomeni v praksi in kako vpliva na delovanje sistema, je tisto, kar loči premišljeno odločitev od drage napake. Spodaj so najbolj kritični parametri, ki jih je treba oceniti, skupaj z navodili, katere vrednosti je treba iskati v različnih aplikacijah.
Nastavljena točka je vrednost tlaka, pri kateri se stikalo aktivira. Razlika (imenovana tudi histereza) je razlika med vklopnim in izklopnim tlakom. Pravilno konfiguriran diferencial preprečuje hitre preklopne cikle (kratki cikli), ki lahko poškodujejo motorje črpalke in skrajšajo življenjsko dobo komponent.
Izraženo kot največja napetost in tok, ki ju lahko kontakti varno preklapljajo. Obremenitve motorja zahtevajo višjo nazivno vrednost kot uporovne obremenitve zaradi vklopnega toka. Pri preklapljanju induktivnih bremen, kot so kontaktorji motorjev ali elektromagnetni ventili, vedno zmanjšajte kontakte za vsaj 20 %.
Določa odpornost na trdne delce in vodo. IP65 je primeren za večino industrijskih okolij. IP67 ali IP68 je potreben za potopne ali zunanje instalacije, izpostavljene dežju in izpiranju.
Naša popolna tabela specifikacij izdelkov za standardDodatki za črpalketlačno stikalo serije odNingbo TRUPOW Industrial Trade Co., Ltd.je na voljo spodaj:
| Parameter | Specifikacija |
| Razpon tlaka (nastavljiv) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (odvisno od modela) |
| Tovarniško privzeta nastavljena točka | Vklop: 1,4 bara / izklop: 2,8 bara (standardni model) |
| Diferencialno območje | 0,5 - 3,5 bar (nastavljivo preko sekundarne vzmeti) |
| Električna ocena | 16A / 250VAC; 10A / 380VAC |
| Konfiguracija stika | 1NO + 1NC (SPDT) |
| Material diafragme | standard NBR; EPDM / SS neobvezno |
| Material ohišja | S steklom polnjen najlon PA66; opcijsko tlačno lito cink |
| Povezava vrat | 1/4 palca BSP ali NPT moški (druge velikosti na zahtevo) |
| Zaščita pred vdorom | standard IP44; IP65 neobvezno |
| Delovna temperatura | -10 stopinj C do +60 stopinj C |
| Temperatura medija | Največ +70 stopinj C |
| Mehansko življenje | Več kot 500.000 preklopnih ciklov |
| Certifikati | CE, RoHS, NSF/ANSI 61 (modeli za pitno vodo) |
| Teža | Pribl. 185 g |
Vsestranskost tlačnega stikala je eden od razlogov, da je postalo standardna komponenta v mnogih panogah. Te naprave imajo temeljno vlogo pri avtomatiziranem upravljanju tlaka, od najmanjše črpalke za dvig vode za gospodinjstvo do večstopenjskega industrijskega kompresorja. Naše tovarniške zalogeDodatki za črpalkevključno s tlačnimi stikali strankam v več kot 40 državah, kar nam daje globok vpogled v najširši možni nabor aplikacij v resničnem svetu.
To je globalno najbolj razširjena aplikacija. Tlačna stikala nadzorujejo zagon in zaustavitev motorjev vodnih črpalk v stanovanjskih, poslovnih in kmetijskih okoljih. Ko so pravilno konfigurirani, vzdržujejo stalen pritisk vode v distribucijskem sistemu, ne da bi zahtevali stalno ročno posredovanje. Glavne zahteve za to aplikacijo vključujejo:
Zračni kompresorji se zanašajo na tlačna stikala za kroženje motorja kompresorja med obremenjenim in neobremenjenim stanjem, pri čemer vzdržujejo sprejemno posodo v določenem območju tlaka. Pri tem so bistveni stiki z visoko življenjsko dobo, saj se lahko kompresorji v obremenjenih delavnicah ali proizvodnih obratih vrtijo več desetkrat na uro.
V hidravličnih sistemih se tlačna stikala uporabljajo za signalizacijo, ko krogotok doseže ciljni delovni tlak, kar sproži naslednji korak v avtomatiziranem zaporedju. Služijo tudi kot varnostne zapore, ki zaustavijo hidravlično pogonsko enoto, če tlak pade pod minimalni prag, kar bi lahko pomenilo puščanje ali okvaro črpalke.
Visokotlačna in nizkotlačna stikala ščitijo hladilne tokokroge pred delovanjem izven varnih meja tlaka. Visokotlačno stikalo izklopi kompresor, če izpustni tlak preseže varno največjo vrednost, medtem ko nizkotlačno stikalo prepreči delovanje, ko je polnjenje s hladilnim sredstvom nezadostno.
Tlačna stikala v sistemih za gašenje požara zaznajo padec tlaka v sistemu, ki ga povzroči aktiviranje brizgalne glave, sprožijo alarmni signal in zaženejo jockey ali glavne požarne črpalke. Zanesljivost in hitrost odziva sta v tej aplikaciji za življenjsko varnost absolutno kritični.
Izbira tlačnega stikala ni le stvar ujemanja območja tlaka. Sistematičen postopek izbire upošteva medije, električno obremenitev, okolje, zahtevano natančnost in skupne stroške lastništva v življenjski dobi izdelka. Naslednji kontrolni seznam predstavlja metodologijo naše inženirske ekipeNingbo TRUPOW Industrial Trade Co., Ltd.priporoča strankam pri določanju tlačnih stikal za nove instalacije ali zamenjave.
Spodnja tabela ponuja hiter referenčni vodnik, ki preslika običajne aplikacije v priporočene parametre izdelka:
| Aplikacija | Priporočeno območje tlaka | Ocena stika | Ocena IP | Material diafragme |
| Črpalka za gospodinjsko vodo | 1 - 10 barov | 16A / 250VAC | IP44 | EPDM (pitna voda) |
| Industrijski zračni kompresor | 4 - 16 barov | 16A / 250VAC | IP65 | NBR |
| Hidravlična pogonska enota | 10 - 250 barov | 10A / 250VAC | IP65 | Nerjaveče jeklo |
| Hladilni krog | 0 - 30 barov | 8A / 250VAC | IP44 | NBR |
| Kemična obdelava | 0 - 25 barov | 6A / 250VAC | IP67 | Prevlečen s PTFE |
Tudi najkakovostnejše tlačno stikalo bo delovalo premalo ali prezgodaj odpovedalo, če bo nameščeno nepravilno. Namestitvene prakse neposredno vplivajo na natančnost meritev, ponovljivost preklopov in dolgo življenjsko dobo komponent. Naslednji napotki izhajajo iz navodil za namestitev, ki so priložena vsemDodatki za črpalkeizdelkov iz naše tovarne in odraža najpogostejše težave, ki se pojavljajo na terenu.
Večina elektromehanskih tlačnih stikal ima dva nastavljiva vzmetna mehanizma: veliko vzmet, ki nadzoruje izklopno (visoko) nastavljeno točko, in manjšo vzmet, ki nadzoruje diferencial. Prilagoditev je treba opraviti s sistemom pod tlakom in kalibriranim manometrom, nameščenim blizu vrat stikala. Povečajte veliko napetost vzmeti, da dvignete točko izreza; povečajte majhno napetost vzmeti, da razširite diferencial. Vedno preverite končne nastavitvene točke z vsaj tremi popolnimi cikli vklopa in izklopa, preden zapustite namestitev.
V1: Kakšna je razlika med tlačnim stikalom in tlačnim senzorjem?
Tlačno stikalo zagotavlja ločen električni izhod, vklopljen ali izklopljen, ko tlak preseže določeno nastavljeno točko. Krmilniku ne sporoči dejanske vrednosti tlaka. Senzor tlaka (imenovan tudi pretvornik tlaka) ustvarja neprekinjen analogni ali digitalni signal, ki je sorazmeren z izmerjenim tlakom, kar omogoča PLC-ju ali krmilnemu sistemu, da spremlja tlak v realnem času in sprejema sorazmerne krmilne odločitve. Tlačna stikala se uporabljajo tam, kjer zadostuje in je stroškovno učinkovito preprosto vklopno-izklopno krmiljenje. Senzorji tlaka se uporabljajo, kjer je potrebno stalno spremljanje, beleženje podatkov ali proporcionalno krmiljenje. V mnogih sodobnih sistemih obe napravi delujeta skupaj: senzor tlaka zagotavlja nadzor in povratne informacije, medtem ko namensko tlačno stikalo zagotavlja ožičeno varnostno zaporo, neodvisno od programske opreme nadzornega sistema.
V2: Zakaj se moje tlačno stikalo hitro vklaplja in izklaplja?
Hitro ciklično vklapljanje in izklapljanje, običajno imenovano kratko cikliranje, je skoraj vedno posledica enega od treh pogojev: nezadostna nastavitev diferenčnega tlaka, prepojena tlačna posoda ali puščanje v sistemu. Če je razlika med nastavljenimi točkami vklopa in izklopa prenizka, bodo že majhna naravna nihanja tlaka povzročila ponavljajoče sprožitve stikala. Prepojena tlačna posoda (kjer se je prednapolnjenje z zrakom izgubilo) pomeni, da posoda skoraj ne zagotavlja blažilnega tlaka, zaradi česar tlak močno niha ob vsakem zagonu ali zaustavitvi črpalke. Puščanje sistema pomeni, da tlak nenehno pada po zaustavitvi črpalke, kar sproži takojšen ponovni zagon. Diagnosticirajte tako, da najprej preverite prednapolnjenost zraka v tlačni posodi z merilnikom pnevmatik, ko je tlak v sistemu razbremenjen. Če je predhodno polnjenje pravilno, rahlo povečajte diferencial stikala. Če se kratkotrajni cikli nadaljujejo, izvedite sistematični test tesnjenja na vseh povezavah in komponentah.
V3: Kako prilagodim vklopni in izklopni tlak na standardnem tlačnem stikalu črpalke?
Na standardnem elektromehanskem tlačnem stikalu črpalke se izklopni (visoki) tlak nastavi z veliko vzmetno matico, ki se nahaja pod pokrovom stikala, diferencial (razmik med vklopom in izklopom) pa se nastavi z manjšo vzmetno matico. Obračanje velike matice v smeri urinega kazalca skupaj dvigne vklopni in izklopni tlak, pri čemer se ohrani obstoječa razlika. Obračanje majhne matice v smeri urinega kazalca poveča diferencial z znižanjem vklopnega tlaka, medtem ko izklopni tlak ostane nespremenjen. Vedno izvajajte nastavitve v majhnih korakih, po pol obrata naenkrat, in pustite sistemu, da zaključi celoten cikel, preden ocenite rezultat. Umerjen manometer, nameščen na izhodu črpalke, je bistvenega pomena za natančno nastavitev. Končne nastavitve zabeležite v dnevnik vzdrževanja sistema. Oglejte si list z navodili za določen izdelek, ki je priložen vsem dodatkom za črpalke podjetja Ningbo TRUPOW Industrial Trade Co., Ltd. za postopke prilagajanja, specifične za model.
V4: Kaj povzroča okvaro tlačnega stikala in kako lahko podaljšam njegovo življenjsko dobo?
Najpogostejši vzroki okvare tlačnega stikala so obraba kontaktov zaradi prekomernih preklopnih ciklov, utrujenost membrane ali kemični napad nezdružljivih medijev, vdor vlage v električno ohišje in mehanske poškodbe zaradi previsokega tlaka ali vodnega udara. Življenjsko dobo je mogoče podaljšati z več praktičnimi ukrepi: namestite zaščito pred vodnim udarcem pred stikalom, da absorbira tlačne skoke; namestite vgrajeno cedilo, da zaščitite odprtino zaznavanja pred kontaminacijo z delci; preverite, ali je ocena IP stikala primerna za okolje namestitve; uporabite kontaktor ali rele, da izolirate kontakte stikala od velikih induktivnih obremenitev, namesto da neposredno preklapljate tokokroge motorja; in načrtujte letni pregled stanja kontakta in celovitosti diafragme kot del programa preventivnega vzdrževanja. Naša tovarna oblikuje tlačna stikala za dodatno opremo za črpalke z ojačanimi membranami in kontakti iz srebrove zlitine posebej za maksimiziranje povprečnega časa med okvarami v zahtevnih aplikacijah z neprekinjenim delovanjem.
V5: Ali se lahko tlačno stikalo uporablja s tekočinami, ki niso voda, kot so olje ali kemikalije?
Da, tlačna stikala se lahko uporabljajo s širokim naborom medijev, vendar je treba omočene materiale skrbno uskladiti s kemičnimi lastnostmi, temperaturo in viskoznostjo tekočine. Za uporabo v hidravličnem olju so tipično primerne NBR membrane in deli iz medenine ali nerjavečega jekla. Za agresivne kemikalije, kot so kisline, alkalije ali topila, membrana, prevlečena s PTFE, v kombinaciji s komponentami iz nerjavečega jekla zagotavlja najboljšo odpornost. Za uporabo s paro je potreben batni zaznavni element z visokotemperaturnimi tesnili, med parno napeljavo in stikalno odprtino pa je treba namestiti sifonsko zanko (pigtail), da zaščitite zaznavni element pred neposrednim stikom s paro. Vedno si oglejte tabelo združljivosti medijev v podatkovnem listu izdelka, preden določite tlačno stikalo za aplikacije brez vode. Ningbo TRUPOW Industrial Trade Co., Ltd. ponuja podporo pri svetovanju o materialih, ki strankam pomaga prepoznati pravilno kombinacijo membrane in materiala ohišja za njihove posebne medije in pogoje delovanja.
Tlačno stikalo je veliko več kot preprosta naprava za vklop in izklop. Avtomatizirana inteligenca skrbi, da črpalke, kompresorji in hidravlični sistemi delujejo varno in učinkovito brez stalnega človeškega nadzora. Izbira pravega tlačnega stikala, njegova pravilna namestitev in proaktivno vzdrževanje so trije stebri zanesljivega delovanja sistema. Vsaka specifikacija je pomembna, od materiala membrane do kontaktne ocene, razumevanje teh specifikacij pa omogoča inženirjem in upravljavcem objektov sprejemanje samozavestnih odločitev pri nabavi.
